Audi 80 B4 не показує температуру на панелі приладів

1. Check wires. Short 2 contacts on 053 919 501 A that shows temp on dashboard.

2. Put ignition key and switch on car (don't start). If temp gauge arrow moves to 90, switch off.

3. DO NO HOLD ignition making arrow reach max temp, because you risk damaging the gauge.

4. If temp is not stable - sometimes shows lower, sometime 100, change 053 919 501 A.

5. If new 053 919 501 A didn't help, check thermostat hose - warm means thermostat is open, fans switch on means that radiator switch works. Working temp is 90-95 is OK on ABT engine. Then check dashboard itself. Maybe problem is in gauge contacts or voltage regulator.

6. 053 919 501 A only shows temp and signals about overheating on dashboard.

7.  053 919 501 A DO NOT SWITCH ON the fans on radiator.

8. Fan switch is located at the bottom of radiator on thick thermostat line at engine bottom.

9. Car gets coolant, it reaches 85, thermostat opens, coolant moves to fan switch on radiator heating it to 95, fans cool down the engine to 90 or less and cycle repeats.

10. Cap on coolant tank should not be tight to release pressure.

Температура невірно відображалася й 1 дня перестала взагалі. Поміняв датчик 053 919 501 A — не допомогло, хоча під час замикання проводки датчика стрілка відхилялася. Краще не замикати 12 В, а подати 6 В на контакти термометра, бо можна спалити сенсор стрілки.

На Audi 80 B4 1994 ABT плюс термометра є на жовтому розємі панелі приладів — 2 пін знизу — правий ряд пінів над транзистором B647, мінус на 1 піні синього розєму з боку регулятора напруги — нижній ряд пінів.

Праворуч жовтого розєму є 2 сірі шурупи (+ зліва, - справа) — контакти-кріплення до плати. Мінус має продзвонюватися від крайньої лівої ніжки стабілізатора напруги через мінус покажчика рівня пального та 1 пін синього розєму.

Подав на контакти 6 В від батареї і стрілка порухалася — термометр справний! Перевірив регулятор-стабілізатор напруги TCA700Y, подавши 13,3 В і замірявши вихід із резистором 50 Ом — 11,6 В замість 10 В, бо переплутав полюси, керуючись datasheet сучасного аналога, а треба було дивитися на плату панелі. Він ОК. Почистив про всяк. Перш за все схема та перевірка контакту. Щоб не колупати і не псувати конектори, варто купити тонкі щупи. Проблему вирішив, чисткою контактів плати та шайб шурупів.

B647 C 3A 2 — PNP Power Transistor

ITT G 91 49 TCA 700Y— TCA700Y 10V, 220mA, Voltage Regulator – ITT

893 915 437 — кожух акумулятора

893 919 067 — панель приладів

893 953 515 F — кожух рульової колонки - верх

893 972 959 — конектор-колодка-фішка білий

893 972 977 A — конектор-колодка-фішка синій

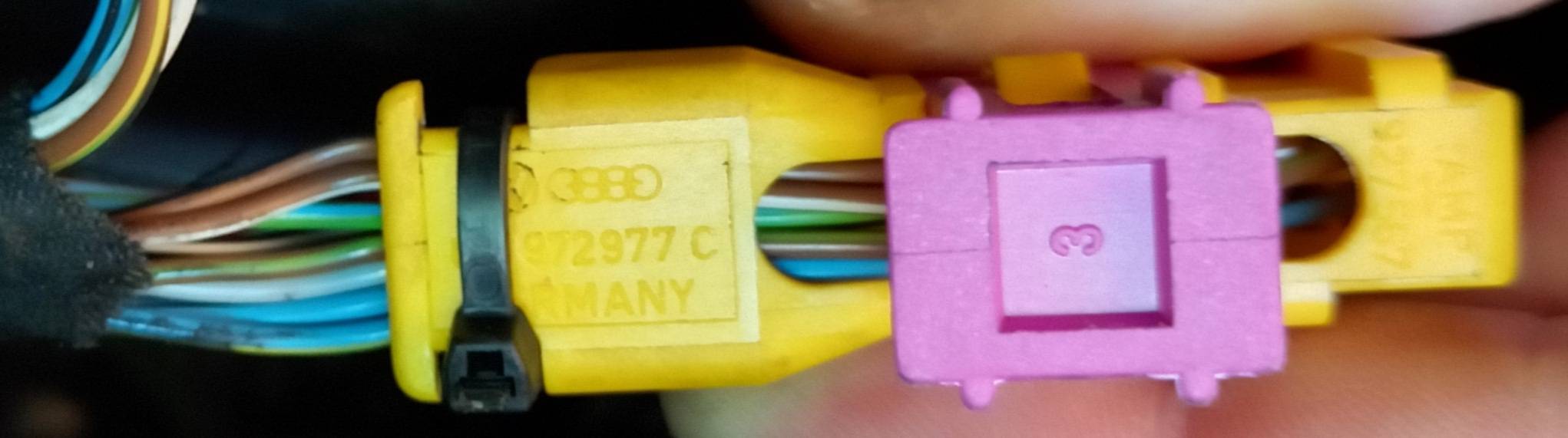

893 972 977 C — конектор-колодка-фішка жовтий
